Noções Gerais
Banheiros adaptados atendem a quem utiliza cadeira de rodas, aparelhos ortopédicos, próteses e também a quem precisa de apoio, como idosos e crianças.
Os sanitários para portadores deficiência física devem ser facilmente acessados, ficando próximos das circulações principais e sinalizados. As normas que devem ser obedecidas estão na NBR 9050 (Acessibilidade de Pessoas Portadoras de Deficiências a Edificações, Espaço, Mobiliário e Equipamentos Urbanos).
Sanitários públicos: do total deles em um edifício, 5% devem ser adaptados.
Considerações gerais:
- Armários: mínimo 30cm do piso, deixando livre a extremidade inferior. Altura máxima 1,20m a partir do piso e puxadores e fechaduras entre 80 e 100cm;
- Cabideiros devem ficar entre 80cm e 1,20m do piso, assim como registros;
- Desnível máximo para o piso: 1,5cm (acima desta medida deve ser tratado como rampa);
- Dispositivo de Sinalização de Emergência: poderá ser instalado perto do box ou da bacia a uma altura de 40cm do piso, para acionamento em caso de queda.
Apresentamos abaixo alguns modelos. O objetivo é transmitir noções básicas que auxiliam na colocação de barras de apoio, espelhos, bacias, pias e chuveiros. Para mais informações e vários detalhes adicionais consulte a NBR 9050 ou um profissional especializado (link ao final do texto).
Módulo Básico
Dimensão: o ideal é 1,50m X 1,70m mas poderá medir 1,50m X 1,50m (media mínima e neste caso a porta deve ter 1m de largura - confira na NBR9050 ilustrações);
Barras laterais: altura 75cm a partir do piso acabado (medidos pelo eixo de fixação), comprimento mínimo 80cm (deve avançar 50cm a partir da extremidade frontal da bacia), diâmetro entre 3,5 e 4,5cm e distância de 4cm no mínimo da parede, ou seja, a parte mais externa estará a, no mínimo, 7,5cm da parede. O eixo da bacia deverá estar a 40cm da face da barra lateral. Já a barra dos fundos deve estar a no máximo 11cm da parede dos fundos (em relação à sua face externa) e deve extender-se no mínimo 30cm além do eixo da bacia em direção à parede lateral;
Bacia sanitária: melhor o modelo sem caixa acoplada. Caso tenha, deve-se garantir a instalação da barra de apoio dos fundos para evitar que a caixa seja utilizada como apoio. Neste caso a altura entre a face da barra e a caixa acoplada deve ser de no mínimo 15cm. A altura do assento da bacia sanitária deve ficar entre 43 e 45cm do piso acabado (medidas da borda superior, sem o assento). Considerando com o assento, a medida máxima de altura é 46cm. Se for usada base de alvenaria para erguer o vaso sanitário, esta base não deve ter mais de 5cm além do contorno da bacia;
Válvula de descarga: altura máxima 1m e se possível com alavanca ou mecanismos de acionamento automático;
Papeleira: altura entre 50 e 60cm a partir do piso e a 15cm a partir da ponta frontal da bacia;
Banheiro Adaptado: módulo básico. Fonte: Portal Clique Arquitetura
Modelo 2 (com pia)
Dimensão: 2,00 de largura X 1,70m (em um módulo de 1,50 x 1,70m também é possível inserir um lavatório no canto - para conferir o desenho acesse a NBR9050);
Barras laterais (posição horizontal): altura 75cm a partir do piso acabado (medidos pelo eixo de fixação), comprimento mínimo 80cm (deve avançar 50cm a partir da extremidade frontal da bacia), diâmetro entre 3,5 e 4,5cm e distância de 4cm no mínimo da parede, ou seja, a parte mais externa estará a, no mínimo, 7,5cm da parede. O eixo da bacia deverá estar a 40cm da face da barra lateral. Já a barra dos fundos deve estar a no máximo 11cm da parede dos fundos (em relação à sua face externa) e deve extender-se no mínimo 30cm além do eixo da bacia em direção à parede lateral;
Bacia sanitária: melhor o modelo sem caixa acoplada. Caso tenha, deve-se garantir a instalação da barra de apoio dos fundos para evitar que a caixa seja utilizada como apoio. Neste caso a altura entre a face da barra e a caixa acoplada deve ser de no mínimo 15cm. A altura do assento da bacia sanitária deve ficar entre 43 e 45cm do piso acabado (medidas da borda superior, sem o assento). Considerando com o assento, a medida máxima de altura é 46cm. Se for usada base de alvenaria para erguer o vaso sanitário, esta base não deve ter mais de 5cm além do contorno da bacia;
Válvula de descarga: altura máxima 1m e se possível com alavanca ou mecanismos de acionamento automático;
Papeleira: altura entre 50 e 60cm a partir do piso e a 15cm a partir da ponta frontal da bacia;
Lavatório: deve ser suspenso e sua borda superior deve estar entre 78 e 80cm de altura em relação ao piso acabado, devendo a parte inferior ser livre de obstáculos e respeitar a altura livre mínima de 73cm; o sifão e a tubulação devem estar a no mínimo a 25cm da face externa da pia; a torneira deve ser acionada por alavanca ou dispor de acionamento automático e estar a no máximo a 50cm da face externa da pia;
Barra apoio lavatório: é necessária a instalação de barras de apoio ao redor do lavatório (obedecendo a altura deste);
Espelho: a base inferior deve estar no máx. a 90cm do piso e a altura da borda superior deve estar a no mín. 1,80m do piso acabado. Quando inclinar 10º o espelho em relação a parede a altura da borda inferior deve ser de no máximo 1,10m e a borda superior de no mínimo 1,80m do piso acabado;
Acessórios junto ao lavatório (como saboneteiras e toalheiros): devem estar entre 80cm e 120cm do piso acabado.

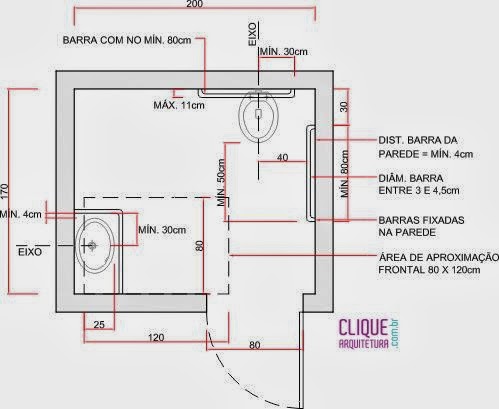

Modelo 2: bacia sanitária e pia. Projeção indica o espaço destinado à cadeira de rodas com aproximação frontal. Fonte: Portal Clique Arquitetura.
Modelo 3 (com pia e ducha)
Dimensão: 2,05 de largura X 2,40m (módulo desenvolvido pela equipe do Portal Clique Arquitetura, baseado na NBR9050);
Barras laterais: altura 75cm a partir do piso acabado (medidos pelo eixo de fixação), comprimento mínimo 80cm (deve avançar 50cm a partir da extremidade frontal da bacia), diâmetro entre 3,5 e 4,5cm e distância de 4cm no mínimo da parede, ou seja, a parte mais externa estará a, no mínimo, 7,5cm da parede. O eixo da bacia deverá estar a 40cm da face da barra lateral. Já a barra dos fundos deve estar a no máximo 11cm da parede dos fundos (em relação à sua face externa) e deve extender-se no mínimo 30cm além do eixo da bacia em direção à parede lateral;
Barras para o Boxe: na parede de fixação do banco deverá ser instalada uma barra vertical a 75cm do piso, com comprimento mínimo de 70cm e a uma distância de 85cm da parede lateral ao banco. Na parede lateral ao banco devem ser instaladas 2 barras de apoio, sendo uma vertical e outra horizontal (ou uma em "L"). Confira as medidas nos desenhos abaixo e para saber mais acesse a NBR9050 (link ao final do texto).
Bacia sanitária: melhor o modelo sem caixa acoplada. Caso tenha, deve-se garantir a instalação da barra de apoio dos fundos para evitar que a caixa seja utilizada como apoio. Neste caso a altura entre a face da barra e a caixa acoplada deve ser de no mínimo 15cm. A altura do assento da bacia sanitária deve ficar entre 43 e 45cm do piso acabado (medidas da borda superior, sem o assento). Considerando com o assento, a medida máxima de altura é 46cm. Se for usada base de alvenaria para erguer o vaso sanitário, esta base não deve ter mais de 5cm além do contorno da bacia.
Válvula de descarga: altura máxima 1m e se possível com alavanca ou mecanismos de acionamento automático;
Papeleira: altura entre 50 e 60cm a partir do piso e a 15cm a partir da ponta frontal da bacia;
Lavatório: deve ser suspenso e sua borda superior deve estar entre 78 e 80cm de altura em relação ao piso acabado, devendo a parte inferior ser livre de obstáculos e respeitar a altura livre mínima de 73cm; o sifão e a tubulação devem estar a no mínimo a 25cm da face externa da pia; a torneira deve ser acionada por alavanca ou dispor de acionamento automático e estar a no máximo a 50cm da face externa da pia;
Barra apoio lavatório: é necessária a instalação de barras de apoio ao redor do lavatório (obedecendo a altura deste);
Espelho: a base inferior deve estar no máx. a 90cm do piso e a altura da borda superior deve estar a no mín. 1,80m do piso acabado. Quando inclinar 10º o espelho em relação a parede a altura da borda inferior deve ser de no máximo 1,10m e a borda superior de no mínimo 1,80m do piso acabado;
Acessórios junto ao lavatório (como saboneteiras e toalheiros): devem estar entre 80cm e 120cm do piso acabado.
Área de Transferência: deverá ser prevista uma área de transferência externa ao boxe, estendendo-se no mínimo 30cm além da parede onde o banco está fixado (veja a figura abaixo). Se houver porta no boxe esta não pode interferir na transferência da cadeirade rodas para o banco e deve ser de material resistente a impactos;
Boxe: a medida mínima é de 90 x 95cm;
Banco: deverá haver dentro do boxe um banco de apoio articulado ou removível, com cantos arredondados e superfície antiderrapante e impermeável. Comprimento mínimo 70cm, profundidade mínima 45cm e altura de 46cm em relação ao piso acabado;
Chuveiro: registros e misturadores devem ser do tipo alavanca, preferencialmente monocomando e instalados a 45cm da parede de fixação do banco e a 1m de altura em relação ao piso acabado. Deve haver ducha manual, na qual deve haver o controle de fluxo da água e a ducha deve ser instalada a 30cm da parede de fixação do banco a altura de 1m do piso acabado;
Modelo 3: bacia sanitária, lavatório e ducha. Fonte: Portal Clique Arquitetura.
Elevação apresenta medidas da instalação dos equipamentos. Fonte: Portal Clique Arquitetura.
Exemplos de barras de apoio em inox e PVC. Quer pesquisar modelos e preços? Visite:
Barras de Apoio - Buscapé
Banheira
Banco lateral: altura 46cm, 45cm largura, com parede atrás para apoio e com largura igual à da banheira (indicado em marrom na figura abaixo);
Banheira: altura 46cm do piso;
Registros: 30cm acima da linha da banheira, de preferência monocomando e acionado por alavanca;
Barras laterais: horizontais e verticais, 20cm acima da linha da banheira e com 90cm de comprimento (em vermelho indicamos a barra vertical que está a 20cm da linha da banehiro e tem 90cm de comprimento).
Ilustração apresenta banheira e banco representado na cor cinza com suas medidas. Fonte: Portal Clique Arquitetura.
Exemplos de Banheiros e Lavabos Adaptados Decorados
É possível criar um banheiro acessível bem decorado. Reunimos algumas ideias para seu projeto:
Lavabo P.N.E. (Portador de Necessidades Especiais) - Casa Cor Mato Grosso do Sul, assinado pelos designers de interiores Roberto Araújo e Grace Bello. Fonte:
Casa.com.br | Observação importante: Segundo a Resolução 16/2012 - CPA/SMPED é proibido, em sanitários de uso público acessível, o uso de bacias sanitárias com abertura frontal. Fonte:
Diário Oficial cidade de São Paulo
Lavabo acessível, criado pelos arquitetos Mauricio Pinto e Ana Paula Fontenele - Casa Cor Bahia 2010. Detalhes importantes: espelho inclinado e espaço livre embaixo da cuba. Fonte:
Casa.com.br
Lavabo Adaptado, assinado por Renata Seripieri - Mostra Black Hyundai 2011. Fonte:
Blog Gioda´s
Saiba Mais
Você também poderá buscar mais informações através de cursos e livros sobre o assunto:
Livro: Desenho Universal: Métodos e Técnicas para Arquitetos e Urbanistas - Num momento em que a inclusão social se torna imperiosa, preocupar-se com a acessibilidade de todos aos produtos e aos ambientes construídos é fundamental para a edificação de uma sociedade menos injusta e mais democrática. A autora analisa a atuação dos profissionais brasileiros e dá provas concretas - com exemplos, imagens, apresentação de técnicas, discussão sobre a legislação - de que a formação acadêmica é fundamental para que a arquitetura, o urbanismo e o design sejam exercidos de forma a garantir uma relação de mão dupla entre o ambiente e as pessoas;
Livro: Desenho Universal: Caminhos da Acessibilidade no Brasil - Esta publicação reúne 22 textos de profissionais, pesquisadores e professores de todo o Brasil, abordando temas como o ensino e a pesquisa do Desenho Universal nas escolas de arquitetura, engenharia, design e a interação de todo e qualquer cidadão-usuário com o desenho da cidade e sua arquitetura, tendo em vista possíveis limitações físicas ou cognitivas. Organizado em quatro capítulos - Conceituação e Procedimentos Metodológicos; Ambientes para a Moradia e para a Educação; Políticas de Acessibilidade: edilícias, urbanísticas, de transportes e de turismo; e Gestão no Processo de Projeto - o livro tem prefácio do Prof. Dr. Wolfgang F.E. Preiser, co-editor do Universal Design Handbook (Mc Graw Hill, 2001), que apresenta, numa perspectiva internacional, a literatura, os principais eventos científicos e aplicações do Desenho Universal em termos de produtos, ambientes urbanos construídos e em uso.
Onde Comprar? Buscapé: Desenho Universal: Métodos e Técnicas para Arquitetos e Urbanistas |Desenho Universal: Caminhos da Acessibilidade no Brasil
Fonte: http://www.cliquearquitetura.com.br/portal/dicas/view/banheiro-adaptado/29
